Decodificando el código del modelo de filtro DFZ

Seleccionar el filtro hidráulico adecuado es fundamental para el rendimiento y la longevidad del sistema. La serie DFZ de Ayater utiliza un precisocódigo de modelo alfanuméricoque codifica todas las especificaciones esenciales en una sola cadena. Comprender este código es el primer paso para tomar una decisión informada. Esta guía desglosará cada segmento del código del modelo, desde el tipo y tamaño del filtro hasta el material del elemento y las opciones del indicador de obstrucción, lo que le permitirá especificar exactamente lo que requiere su sistema hidráulico.

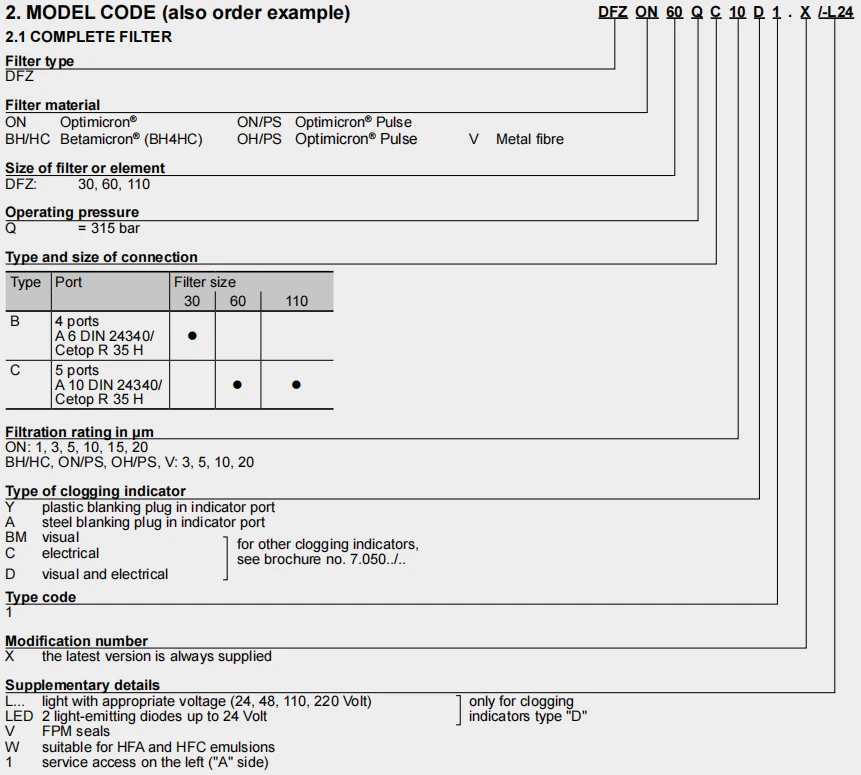

El código del modelo sigue una secuencia lógica: DFZ [Medio] [Tamaño] [Presión] [Conexión] [Precisión] [Indicador] [Versión] [Opciones]. Cada parte del código corresponde a una característica específica, lo que garantiza que no haya ambigüedad en la configuración del filtro. Ya sea que necesite un filtro de alta-presión para una aplicación móvil o una unidad de filtración-fina para una máquina herramienta de precisión, el código del modelo proporciona toda la información que necesita.

Paso 1: determinar el caudal y la presión

Comience por identificar elcaudal (l/min)ypresión de funcionamiento (bar)de su circuito hidráulico. Esto determinará el tamaño del filtro (30, 60, 110) y confirmará la presión nominal (Q para 315 bar). Por ejemplo, un sistema con un caudal de 50 l/min y una presión de 250 bar requeriría al menos un filtro de tamaño DFZ 110.

Paso 2: elija el medio de filtración adecuado

A continuación, seleccione elmedios de filtración based on your system's pressure and contamination control needs. For high-pressure circuits (>20 bar), elija medios BH4HC, OH/PS o V (clasificación de 210 bar). Para aplicaciones de baja-presión o pulsos, son adecuados ON u ON/PS (clasificación de 20 bar). Considere también el tipo de fluido y la temperatura de funcionamiento.-La fibra metálica (V) es ideal para altas temperaturas.

Paso 3: seleccione la precisión de la filtración

Determinar el requeridoprecisión de filtración (μm)según la sensibilidad de los componentes de su sistema (por ejemplo, las servoválvulas requieren una filtración de 1 a 5 μm, mientras que las bombas de engranajes pueden tolerar una filtración de 10 a 20 μm). Cuanto más limpio sea el fluido, mayor será la vida útil de los componentes y más confiable será el sistema.

Paso 4: especificar la conexión y el indicador

Elige eltipo de conexión (B o C)que coincida con su colector o tubería hidráulica existente. Finalmente, seleccione unindicador de obstrucción(A, BM, C, D) según sus preferencias de monitoreo-desde un simple enchufe ciego hasta una señal eléctrica totalmente integrada para control PLC.

Ayater comprende que es posible que las soluciones estándar no siempre encajen. La serie DFZ ofrece una gama deopciones suplementariaspara adaptar el filtro a sus necesidades exactas:

Material de sellado (-V): Actualice a sellos FPM (Viton®) para mejorar la resistencia a altas temperaturas y fluidos agresivos.

Compatibilidad de fluidos (-W): Especifique la compatibilidad con emulsiones resistentes al fuego-HFA/HFC para aplicaciones en entornos de alto-riesgo como acerías.

Acceso al Servicio (-1): Solicite acceso de servicio en el lado izquierdo (lado 'A') para adaptarse a restricciones específicas del diseño de la máquina.

Luces indicadoras: Elija entre varias opciones de voltaje (-L24, -L48, etc.) o un indicador LED (-LED24) para una visibilidad clara e inmediata del estado.

Al aprovechar estas opciones de personalización, puede asegurarse de que su filtro DFZ no sea solo un componente, sino una solución perfectamente integrada para su sistema hidráulico.
