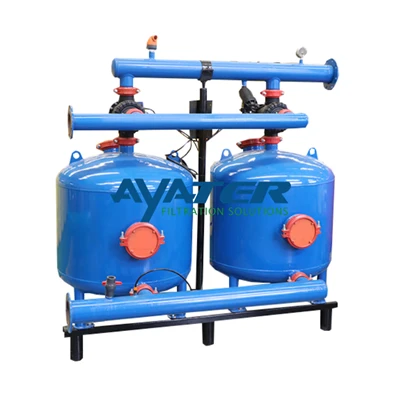

Tanque de filtro de arena de cuarzo

El tanque de filtro de arena de cuarzo utiliza principalmente arena de cuarzo como material filtrante para la filtración, y las impurezas en el agua son interceptadas cuando el agua cruda pasa a través del material filtrante de arena de cuarzo, para lograr el propósito de la filtración. Requiere un retrolavado regular, y los filtros de arena de tanque doble o múltiple también pueden proporcionar agua ininterrumpida al sistema al mismo tiempo durante el proceso de retrolavado. Tiene las características de estructura simple, gran flujo de procesamiento, menos tiempos de reacción, alta eficiencia de filtración, baja resistencia, operación y mantenimiento convenientes.

1.Cilindro: compuesto principalmente por cabezal superior + sección recta + cabezal inferior.

2. Distribuidor de agua: utiliza principalmente el tipo de tubería perforada, parte del aumento de la malla de cuña para evitar el retrolavado de los materiales en funcionamiento, de modo que el agua a filtrar se pueda distribuir uniformemente en la capa de empaque incluso en condiciones de alto flujo, para evitar el impacto en La capa de material filtrante causada por irregularidades, afecta el efecto de filtración.

3.Colector de agua: compuesto por placa perforada + tapa filtrante.

4.Válvula de escape: se utiliza para el efecto de escape de la sección inicial del agua de entrada del equipo.

5. Entrada: Hay dos entradas en el filtro, superior e inferior, lo cual es conveniente para instalar y reemplazar el distribuidor de agua y la tapa del filtro, el orificio superior se puede usar para observar y agregar material filtrante, y el orificio inferior se puede usar para vaciado y mantenimiento.

6. Tubería: utilizando el tipo colgante externo, las tuberías de entrada y salida y las tuberías de entrada y salida de retrolavado están dispuestas en la pared exterior del cilindro.
